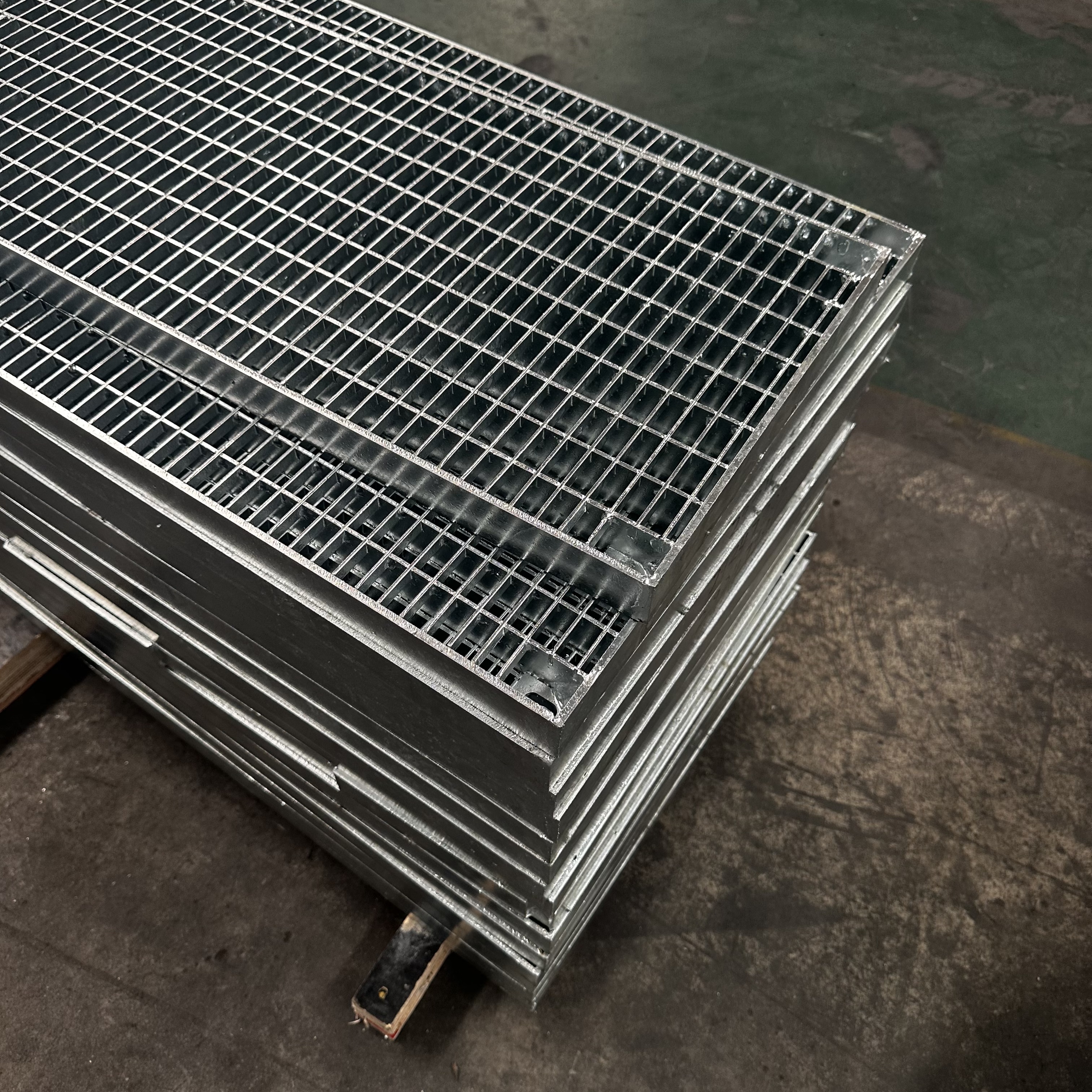

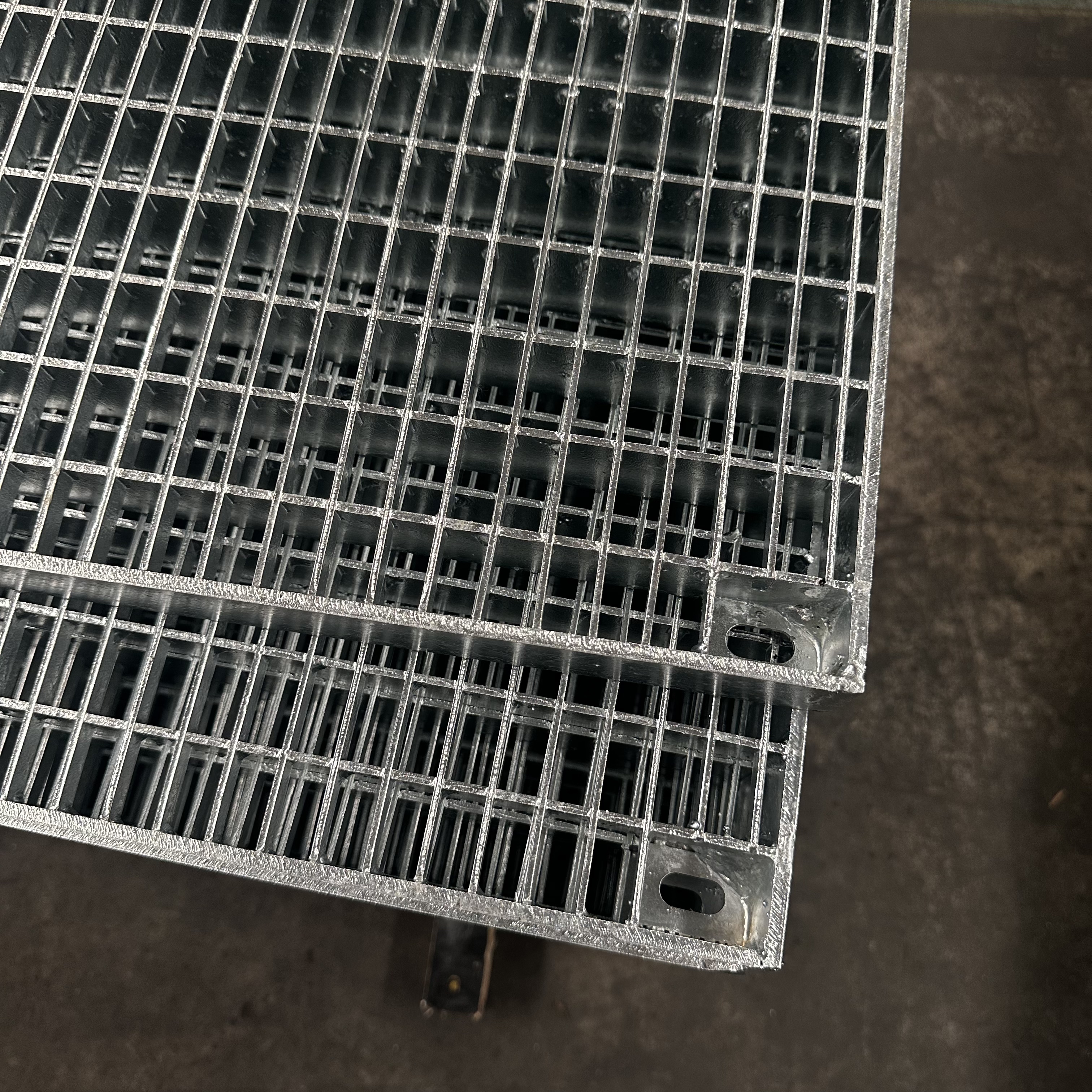

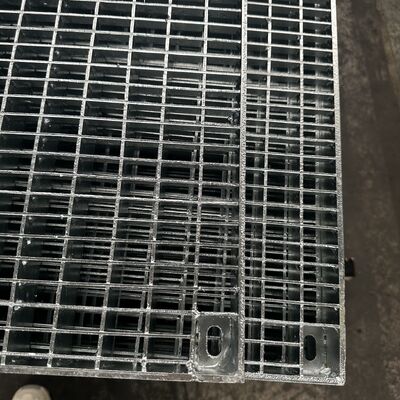

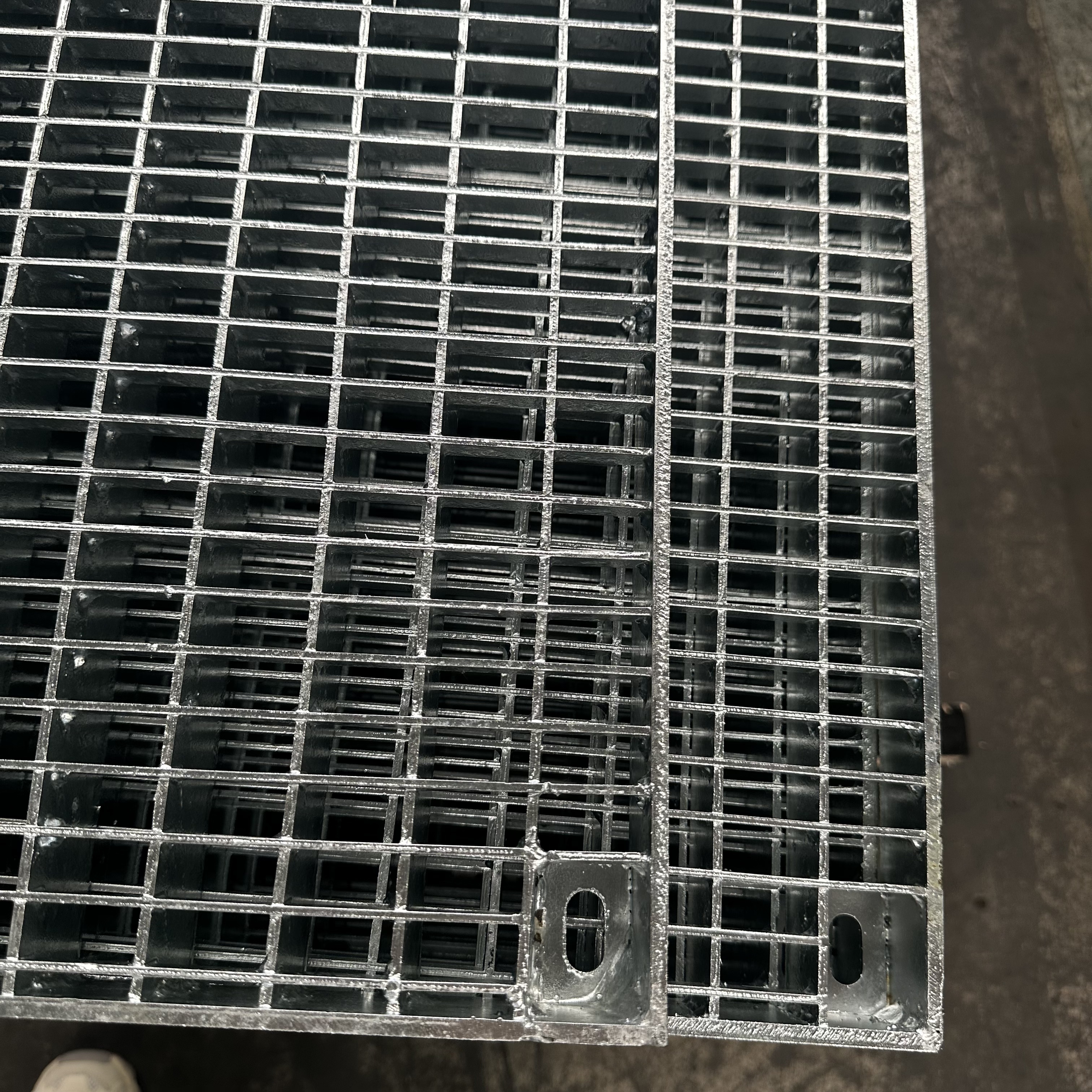

Grille industrielle en acier avec espacement standard et support de charge

1. Spécifications

• Spécifications des barres porteuses: Les tailles courantes comprennent 20x3mm, 25x3mm, 30x3mm, 32x5mm, 40x5mm, 50x5mm, etc. (épaisseur x largeur). L'espacement entre les barres porteuses varie généralement de 20 mm à 100 mm, les 30 mm et 40 mm étant les normes de l'industrie pour une utilisation générale.
• Spécifications des barres transversales: L'acier carré torsadé est le matériau préféré pour les barres transversales, disponible dans des tailles telles que 6x6mm, 8x8mm et 10x10mm. L'espacement des barres transversales varie de 50 mm à 200 mm, l'espacement de 100 mm offrant un équilibre entre capacité de charge et rentabilité pour la plupart des applications de planchers et de plateformes.
• Taille des panneaux: Les panneaux standard varient de 1m à 1,2m de largeur et de 2m à 6m de longueur, mais des dimensions personnalisées (par exemple, des panneaux plus larges pour les plateformes à grande échelle ou des longueurs plus courtes pour les marches d'escalier) sont facilement disponibles pour correspondre aux plans du projet.

2. Matériaux

• Acier au carbone: Fabriquée en acier Q235 ou Q355, la grille en acier au carbone est l'option la plus économique, offrant une excellente résistance mécanique. Elle nécessite un traitement de surface (par exemple, galvanisation) pour résister à la corrosion et est idéale pour les environnements intérieurs, secs ou à faible humidité tels que les entrepôts et les plateformes intérieures.
• Acier inoxydable: Disponible dans les nuances 304, 316 et 316L, la grille en acier inoxydable excelle en résistance à la corrosion. La nuance 304 est parfaite pour les environnements extérieurs ou chimiquement doux, tandis que les nuances 316/316L résistent à l'eau salée, aux acides et aux produits chimiques agressifs, ce qui les rend essentielles pour les installations marines, les usines de transformation alimentaire et les usines chimiques.
• Alliage d'aluminium: Légère (environ un tiers du poids de l'acier) et naturellement résistante à la corrosion, la grille en alliage d'aluminium convient aux projets sensibles au poids tels que les installations aérospatiales, les passerelles piétonnes et les structures côtières où une charge réduite est essentielle.

3. Options de couleur

• Galvanisation à chaud (HDG): Le traitement le plus populaire, offrant une finition gris argenté avec une épaisseur de revêtement de zinc de ≥85 µm. Il offre une résistance à la corrosion durable (15-20 ans en extérieur) et est largement utilisé dans les usines industrielles, les ponts et les infrastructures municipales.
• Revêtement en poudre: Offre des couleurs personnalisables (rouge, bleu, vert, jaune, gris, etc.) avec une finition résistante à l'usure et aux UV. Idéal pour les bâtiments commerciaux, les parcs et les applications décoratives où l'attrait visuel est important.
• Peinture: Permet une correspondance des couleurs flexible mais une durabilité inférieure à celle de la galvanisation ou du revêtement en poudre. Convient aux espaces intérieurs à faible usure où la coordination des couleurs est une priorité.
• Finition naturelle de l'acier inoxydable: Une apparence argentée métallique élégante avec une résistance à la corrosion inhérente, ne nécessitant aucun revêtement supplémentaire, parfaite pour les conceptions architecturales modernes et les environnements hygiéniques.

4. Applications

• Secteur industriel: Plateformes d'usine, passerelles, marches d'escalier, mezzanines, supports de convoyeurs et plateformes de forage pétrolier. Sa capacité de charge élevée (jusqu'à 25 kN/m²) et sa surface antidérapante garantissent la sécurité des travailleurs dans les environnements exigeants.
• Ingénierie des infrastructures et municipale: Tabliers de ponts, grilles de drainage, grilles de trottoirs, stations de métro et stations d'épuration. La conception à grille ouverte permet à l'eau, aux débris et à l'air de circuler, empêchant l'accumulation et réduisant l'entretien.
• Bâtiments commerciaux et civils: Atriums de centres commerciaux, garages de stationnement, passerelles piétonnes, terrasses sur les toits et revêtements de balcon. Elle allie durabilité et esthétique moderne, améliorant à la fois la fonctionnalité et l'attrait du design.
• Environnements spéciaux: Navires marins, plateformes offshore (acier inoxydable ou galvanisé), usines de transformation alimentaire (acier inoxydable 316), installations chimiques (matériaux résistants à la corrosion) et voies d'évacuation incendie (surfaces antidérapantes dentelées).

5. Paramètres clés

• Capacité de charge: Mesurée par la charge de sécurité maximale (kN/m²) ou la résistance à la flexion (MPa). Par exemple, des barres porteuses de 30x5mm avec un espacement de 30mm supportent 5-10 kN/m² (usage piéton), tandis que des barres de 50x5mm avec un espacement de 40mm supportent 15-25 kN/m² (véhicules légers).
• Résistance au glissement: Les barres porteuses dentelées ou les motifs en relief atteignent un coefficient de résistance au glissement de ≥0,5 sur surfaces humides, conformément aux normes internationales (OSHA, EN 14411) pour la sécurité au travail.
• Résistance à la corrosion: Dépend du matériau et du traitement : l'acier au carbone galvanisé à chaud résiste à la rouille, l'acier inoxydable 304 résiste aux produits chimiques doux, et le 316/316L résiste à l'eau salée et aux réactifs agressifs.
• Poids: La grille en acier au carbone pèse 20-50 kg/m², l'acier inoxydable 25-60 kg/m² et l'alliage d'aluminium 8-15 kg/m², ce qui influence les considérations de transport, d'installation et de charge structurelle.
• Intégrité structurelle: La grille en acier soudée présente des joints de soudure avec une résistance au cisaillement ≥3,6 kN (norme EN), tandis que la grille emboîtée utilise des systèmes de verrouillage mécanique pour un démontage et une réutilisation faciles.
